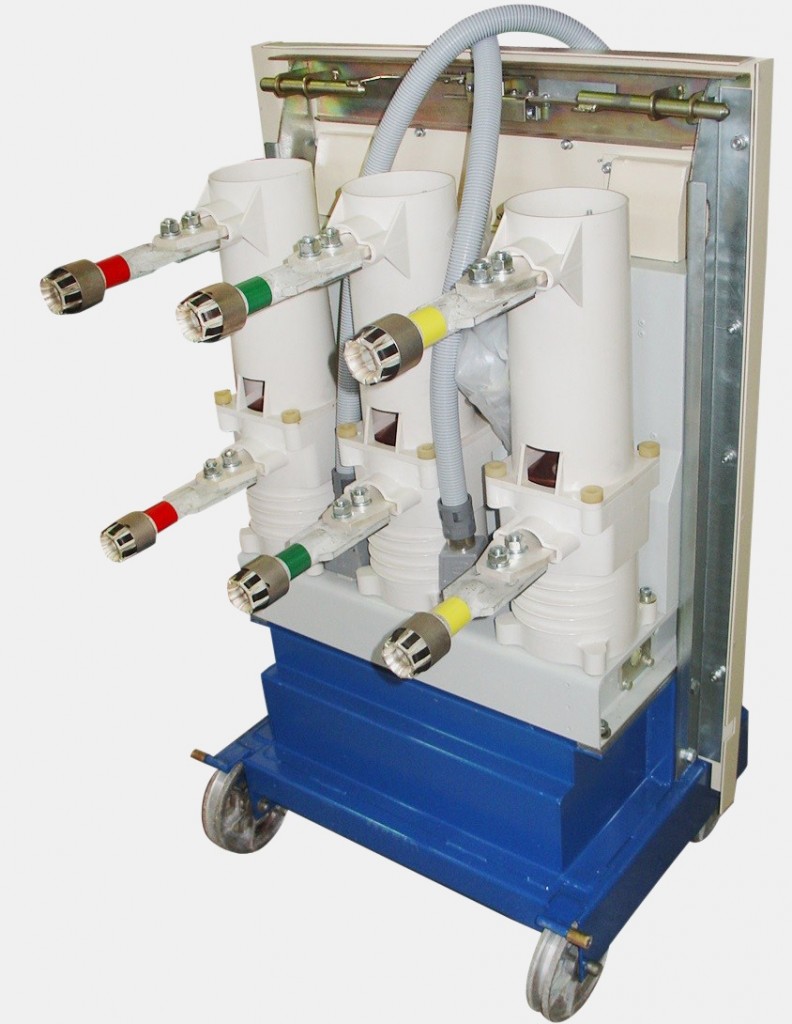

Выкатной элемент К-63

Выкатной элемент К-63 для ячеек КРУ

Выкатной элемент К-63 — сменная часть камеры комплектного распределительного устройства. Внутри стоит аппарат, а сам элемент на тележке выдвигается из ячейки. Когда штатный элемент отработал свой ресурс или вышел из строя, на его место ставят новый — и присоединение снова в работе.

Замена такого узла заметно дешевле и быстрее, чем переделка всей камеры: корпус, шины и фундамент ячейки остаются на месте, меняется только выдвижная часть.

Поставку ведёт ООО «ТрансЭнергоМонтаж».

Когда нужен новый элемент

• аппарат отработал ресурс и требует замены;
• элемент повреждён после аварии или короткого замыкания;
• нужно поднять характеристики присоединения по проекту реконструкции;
• приобретается резервный элемент на время ремонта основного.

Во всех случаях сначала уточняют тип ячейки, для которой предназначен элемент, — от этого зависят посадочные размеры и схема подключения.

Что важно при подборе

Элемент должен войти в камеру без доработок и правильно стыковаться по главным и вторичным цепям. Проверяют тип ячейки, её обозначение, расположение токоведущих частей и разъёмных контактов, а также схему присоединения.

Если маркировка ячейки утрачена, тип уточняют по паспорту устройства или по фактическим размерам посадочного места. Это снимает риск, что новый элемент не встанет или не совпадёт по цепям.

Порядок замены

1. Выводят присоединение из работы и убеждаются в отсутствии напряжения.
2. Переводят штатный элемент в ремонтное положение и выкатывают его.
3. Осматривают посадочное место и разъёмные контакты камеры.
4. Устанавливают новый элемент и проверяют его ход и фиксацию.
5. Проверяют главные и вторичные цепи, вводят присоединение в работу.

Работы выполняют по наряду или распоряжению, с соблюдением порядка операций и блокировок.

Преимущества замены элемента

• восстанавливается работоспособность ячейки без её демонтажа;
• сокращается время простоя присоединения;
• сохраняется согласованная ранее схема распределительного устройства;
• появляется возможность держать на объекте резервный элемент.

Где применяется

• подстанции и распределительные устройства промышленных предприятий;
• присоединения с частыми переключениями и высокими требованиями к ремонтопригодности;
• объекты, где важна быстрая замена аппарата без остановки всей секции.

Как заказать

Для подбора нужны обозначение ячейки КРУ, схема присоединения и данные о требуемом аппарате. По ним специалисты определяют исполнение элемента и проверяют совместимость. Возможны поставка по типовому решению и изготовление под конкретную камеру.

Как устроен выкатной элемент

Основа элемента — тележка с аппаратом. Аппарат связан с разъёмными контактами камеры, через которые главная цепь соединяется со сборными шинами и с линией присоединения. Вторичные цепи подключаются отдельным разъёмом, чтобы оставалась связь с защитой и сигнализацией.

Тележка перемещается по направляющим внутри камеры. Фиксация в рабочем положении обеспечивает надёжный контакт под нагрузкой, а в ремонтном положении элемент свободно выкатывается на обслуживание.

Обслуживание элемента

Плановое обслуживание включает осмотр аппарата и контактов, проверку хода тележки, смазку механизмов и контроль вторичных разъёмов. Элемент удобно обслуживать вне камеры: его выкатывают на ровную площадку, где оператору ничего не мешает.

Резервный элемент позволяет не выводить присоединение на время ремонта: неисправный узел меняют на исправный, а первый ремонтируют в удобном темпе.

Почему заказывают у ООО «ТрансЭнергоМонтаж»

• подбор идёт под конкретную ячейку и схему присоединения;
• поставка выполняется напрямую от изготовителя;
• компания берёт на себя монтаж, проверку цепей и сдачу;
• совместимость нового элемента проверяется до его заказа.
