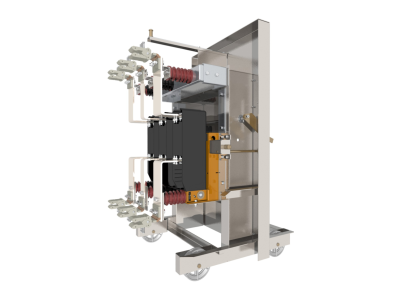

Выкатные элементы 01

Выкатные элементы КРУ — что это и для чего применяются

Выкатные элементы — это съёмные аппаратные части камер комплектных распределительных устройств среднего напряжения. Внутри такого элемента размещён коммутационный аппарат вместе с приводом, а сам блок установлен на тележке с разъёмными контактами. В рабочем положении он включён в главную цепь, при необходимости его выкатывают из камеры наружу.

Название «выкатной» отражает главную особенность конструкции: элемент меняет положение в камере, оставаясь собранным. Этим он отличается от стационарных ячеек, где аппарат закреплён неизменно и доступ к нему ограничен.

Поставляет выкатные элементы компания ООО «ТрансЭнергоМонтаж». Она же выполняет монтаж, пусконаладку и сопровождение оборудования.

Три положения выкатного элемента

Конструкция камеры задаёт несколько фиксированных положений тележки, между которыми элемент перемещается по направляющим:

1. Рабочее. Главные и вспомогательные контакты замкнуты, аппарат включён в схему и участвует в работе присоединения.
2. Контрольное. Главная цепь разомкнута, а вторичные цепи остаются подключёнными. В этом положении проверяют работу защит, сигнализации и управления без подачи напряжения на главную цепь.
3. Ремонтное. Элемент полностью выведен из разъёмов и свободно выкатывается из камеры на площадку для осмотра или ремонта.

Чёткая фиксация в каждом положении не даёт тележке сместиться самопроизвольно и обеспечивает надёжный контакт в рабочем состоянии.

Зачем нужны выкатные элементы

Основное преимущество раскрывается при эксплуатации распределительного устройства:

• Обслуживание поочерёдно. На ремонт выводится одно присоединение, тогда как соседние ячейки секции продолжают питать потребителей.
• Быстрая замена. При наличии резервного элемента неисправный узел меняют в короткий срок, не дожидаясь ремонта на месте.
• Ремонт на удобной площадке. Аппарат обслуживают вне стеснённого отсека, что повышает качество работ и снижает риск ошибки.
• Сокращение простоя. Общая остановка секции для планового обслуживания одного присоединения не требуется.

Как устроен выкатной элемент

Базой служит тележка с механизмом перемещения. На ней закреплён коммутационный аппарат и элементы его привода. Главная цепь соединяется со сборными шинами и линией присоединения через разъёмные контакты, а вторичные цепи подключаются отдельным разъёмом и связывают аппарат с релейной защитой, сигнализацией и управлением.

Посадочное место и направляющие камеры задают положение элемента при вкатывании, а механические блокировки не позволяют выполнить операции в недопустимой последовательности.

Для каких ячеек КРУ подходят

Выкатные элементы применяются в камерах серий К-63, К-37, К-59, К-12, К-26, К-104 и других. Серии различаются габаритами камер и внутренней комплектацией, поэтому конкретные особенности каждой из них определяются конструкцией самого распределительного устройства. Для подбора важнее маркировка ячейки и схема присоединения, чем название серии.

Если маркировка утрачена, тип камеры уточняют по паспорту устройства или по фактическим размерам посадочного места.

Как подобрать выкатной элемент

От правильного подбора зависит, встанет ли элемент в камеру и совпадут ли цепи. Порядок действий такой:

1. Уточняют серию и исполнение ячейки КРУ по маркировке или документации.
2. Определяют требуемый аппарат и его параметры по схеме присоединения.
3. Сверяют посадочные размеры элемента и камеры.
4. Согласуют состав главных и вторичных цепей и схему разъёмов.
5. Проверяют совместимость до оформления заказа.

Такой порядок исключает ситуацию, когда элемент не подходит по габаритам или по вторичным цепям уже после поставки.

Обслуживание и хранение резерва

Плановое обслуживание элемента удобно выполнять вне камеры: его выкатывают на ровную площадку, осматривают аппарат и контакты, проверяют ход тележки и работу механизмов, контролируют состояние вторичных разъёмов. Периодичность устанавливает график планово-предупредительного ремонта объекта.

Резервный элемент хранят в сухом помещении, защищённом от пыли и влаги. Перед установкой в камеру проверяют целостность изоляции, состояние контактов и плавность перемещения тележки.

Требования безопасности

Все операции выполняют перед ячейкой, из одного рабочего положения. Блокировки не дают выкатить элемент под нагрузкой и открыть доступ к токоведущим частям, находящимся под напряжением. При выводе присоединения последовательность соблюдают строго: сначала отключение аппарата, затем проверка отсутствия напряжения, и только после этого перемещение элемента.

Работа вне камеры снижает риск травмы, поскольку персонал действует на открытой площадке, а не внутри тесного отсека.
