Выкатные элементы для ячеек КРУ

Выкатные элементы для ячеек КРУ — что это

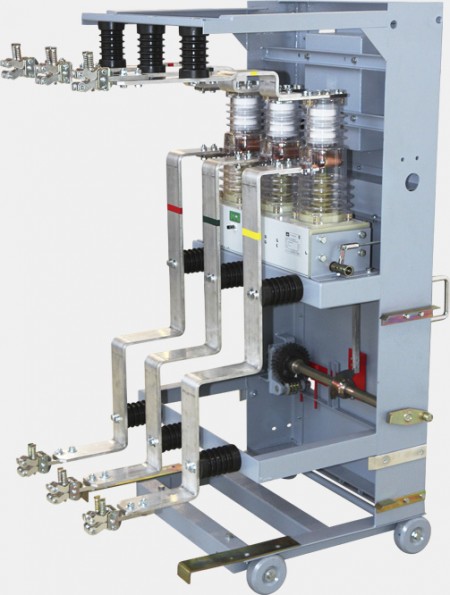

Выкатной элемент — это выдвижная часть камеры комплектного распределительного устройства. Внутри него размещён аппарат: выключатель или силовой трансформатор, — который в рабочем положении включён в главную схему ячейки. Сам элемент стоит на тележке и может перемещаться внутри камеры.

Главное свойство выкатного исполнения — аппарат не закреплён в ячейке намертво. Его выкатывают из камеры, когда нужно осмотреть, отремонтировать или заменить. Это основа всей конструкции КРУ с выкатными элементами.

Поставку ведёт ООО «ТрансЭнергоМонтаж» — от подбора по проекту до доставки и монтажа.

Зачем аппарат делают выкатным

Если аппарат встроен в ячейку стационарно, любой ремонт превращается в длительную работу на месте с отключением всей секции. Выкатной элемент меняет картину.

• Быстрая замена. Неисправный аппарат выкатывают и заменяют на резервный, а ячейка снова вводится в работу.
• Ремонт в мастерской. Элемент обслуживают вне камеры, где удобнее и безопаснее.
• Меньше простоя. Пока один аппарат в ремонте, присоединение работает с другим.
• Проще плановое обслуживание. Осмотр и проверку проводят без длительного вывода присоединения.

Именно ради этого свойства выкатные элементы стали стандартом для ответственных присоединений.

Что размещают внутри выкатного элемента

Наполнение зависит от назначения присоединения. Чаще всего это выключатель — вакуумный или другой конструкции, — который коммутирует главную цепь. В других исполнениях на тележке ставят силовой трансформатор, измерительные трансформаторы или аппараты защиты.

Каждый элемент рассчитан на конкретную ячейку: он должен входить в неё по посадочным размерам и соответствовать схеме главных и вторичных цепей. Это значит, что элемент подбирают не отдельно, а вместе с типом камеры КРУ, для которой он предназначен.

Положения элемента в ячейке

Выкатной элемент перемещается между несколькими фиксированными положениями. В рабочем он включён в главную схему и передаёт нагрузку. В контрольном главные цепи разомкнуты, а вторичные остаются подключёнными — удобно проверить работу защит и сигнализации. В ремонтном элемент полностью выведен из камеры, и его можно обслуживать.

Перевод элемента из положения в положение выполняют при отключённом аппарате и по порядку операций. Конкретный набор положений и блокировок определяется конструкцией ячейки.

Где применяются такие элементы

• распределительные устройства подстанций среднего напряжения;
• присоединения, к которым предъявляют требования по быстрой замене аппарата;
• секции с частыми переключениями и плановым обслуживанием;
• объекты, где важен минимальный простой при ремонте.

В любом случае выкатной элемент — это сменная часть КРУ, а не самостоятельное устройство. Он работает только в составе своей ячейки.

Замена и обслуживание

1. Отключают аппарат и убеждаются в отсутствии напряжения.
2. Переводят элемент в контрольное, затем в ремонтное положение.
3. Выкатывают его из ячейки на тележке.
4. Осматривают, ремонтируют или заменяют на резервный элемент.
5. Возвращают в рабочее положение и вводят присоединение в работу.

Доставку и монтаж выполняют специалисты компании в Симферополе и по России.

Как подобрать элемент под конкретную ячейку

Ключ к подбору — обозначение вашей камеры КРУ и схема присоединения. По ним определяют, какой аппарат должен стоять в элементе, какая у него коммутационная способность и как он стыкуется с ячейкой по главным и вторичным цепям.

Если тип камеры неизвестен, его уточняют по паспорту устройства или по маркировке на ячейке. В спорных случаях решение принимают по фактическим размерам и состоянию посадочного места, чтобы элемент встал без доработок.

Почему заказывают у ООО «ТрансЭнергоМонтаж»

• элемент подбирается под тип вашей ячейки, а не «по картинке»;
• поставка идёт напрямую от изготовителя;
• компания ведёт и монтаж, и пусконаладку, и сдачу;
• вопросы совместимости выясняются до заказа, а не после поставки.
